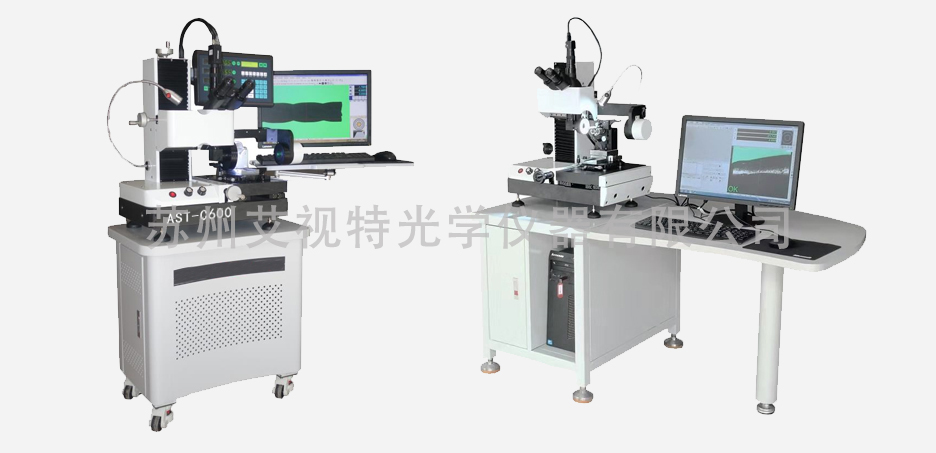

AST-C600刀具测量仪

苏州艾视特光学仪器有限公司

立即咨询

产品详情


产品介绍:

1.AST-C600刀具测量仪是一种集软件、光、机、电一体的高精度、高效率刀具测量仪器;
2.AST-C600刀具测量仪具有双目显微实体观察和高清晰高倍率尺寸量测功能;

本仪器充分考虑到刀具生产加工和检测的特殊要求,在视觉方面选用了特制变倍物镜和千兆网高清彩色数字相机,可以获取到高清晰的刀具影像图形,从而提高了刀具测量的精准度;

3.AST-C600刀具测量仪,采用强大的尺寸测量软件,可方便测量成形铣刀等各种工具(前角、后角、螺旋角、齿隙角等专用刀具角度以及切面和圆弧等全方位的测量),还可以迅速检测其他各种形状的复杂工件,如样板、冲压件、凸轮以及端子、钟表、金刚石等产品的轮廓和表面形状等等。

产品特点:
1.采用000级高精度高稳定性花岗石底座及移动平台;

2.采用双目显微观察+手动变倍物镜多功能镜头;

3.采用千兆网高清彩色数字相机;

4.采用特殊设计的卧式显微量测+水平360度旋转平台+纵向360度旋转治具;

5.采用表面光源+轮廓光源+双向辅助光源的照明装置,让图像抓取更清晰、更全面;

技术参数:
3.1主体规格

◆X坐标行程:  150(mm)

◆Y坐标行程:100(mm)

◆Z坐标行程:100(mm)

◆外形尺寸:500x350x600(mm)

◆重 量:80KG
◆X、Y坐标测量示值误差≤(3+L/200)µm ,L为被测长度(单位:mm)
◆X、Y、Z数显分辨率:0.001mm
◆表面照明: 环形LED照明灯(亮度可调)

◆轮廓照明: LED 照明灯(亮度可调)

◆辅助照明:LED 照明灯(亮度可调、可任意调整照射位置)

3.2目视系统(可通过肉眼观察刀具真实图像)

◆目镜:10X(双目)

◆物镜放大倍数:1.0~6.5X连续变倍可调
◆总放大倍数:  10X-65X(包括畸变在内的)
◆物镜放大倍数误差:放大率误差≤0.08%
3.3影像系统(通过软件视窗观察及测量)
◆标配CCD相机1.0X镜筒

◆CCD:600万千兆网口高清晰CCD摄像头
◆综合影像最大放大倍数:30-225X

软件功能:

配备专业视觉刀具量测软件,带十字线捕捉闪烁功能,可显示刀具图像,角度测量,圆和半径的测量,长度测量,前角测量,后角测量,中点测量,螺旋角测量,韧带宽度测量,溶屑槽测量等。还可以进行角度比较,圆和半径比较,前角比较,圆与直线关系比较,设定平行线比较等等。

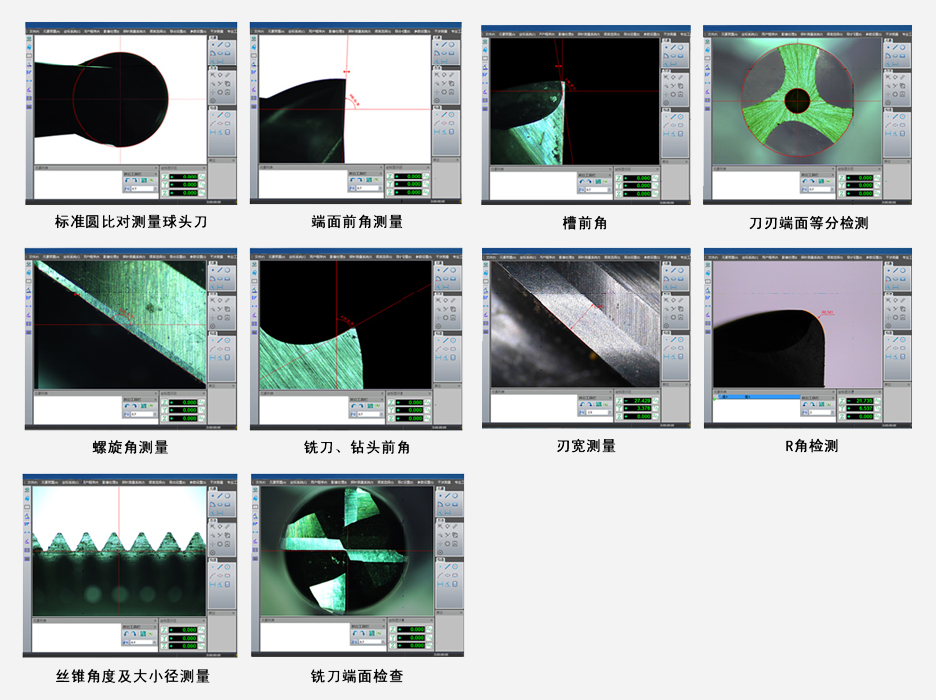

应用实例:
